PCB原材料

プリント基板の材料の選択は非常に重要であり、機器の性能と機能に重要な役割を果たします。PCB 材料の選択は、コスト、動作環境要件、アプリケーション、熱管理、および信号整合性要件によって決まります。業界で一般的に使用されている PCB 材料をいくつか次に示します。

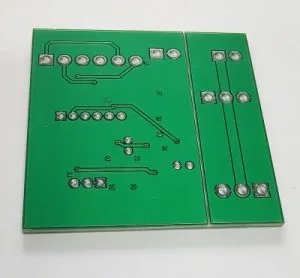

FR-4ガラス繊維とエポキシ樹脂ボード

FR-4 ガラス繊維とエポキシ樹脂基板は最も一般的な PCB 基板であり、接着剤としてエポキシ樹脂、強化材として電子グレードのガラス繊維布で構成されています。

特性

優れた断熱性能を備え、ほとんどの用途に適しています。

機械的強度が高く、耐熱性に優れています。

耐腐食性があり、多くの化学物質の腐食に耐えることができます。

優れた耐熱性、従来の PCB 製造プロセスに適しています。

Apply

一般電子機器、民生用電子機器、医療用電子機器、通信機器等

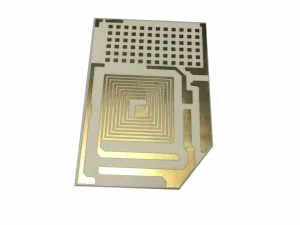

セラミック基板

セラミック基板は、アルミナ（Al2O3）または窒化アルミニウム（AlN）のセラミック基板（片面または両面）の表面に銅箔を高温で直接接着した特殊加工板です。

特性

高周波特性が良好で、高周波環境でも安定した電気性能を維持できます。

FR-4よりも優れた断熱性能。

耐高温性があり、比較的優れた耐高温性能を備えています。

Apply

RFおよびマイクロ波回路、アンテナモジュール、その他の高周波分野。

アルミニウム基板

アルミニウム基板は、一般的に回路層（銅箔）、絶縁層、金属ベースの3層で構成されています。

特性

優れた放熱性能、高出力電子機器の放熱要件に適しています。高い機械的強度、従来の FR-4 材料に比べて強度が高い。耐腐食性、アルミニウム基板は耐腐食性が優れています。

Apply

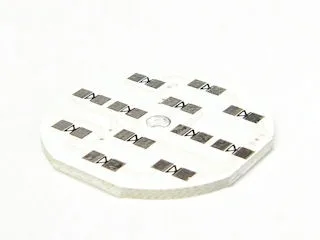

高出力 LED 照明、パワーアンプ、電源モジュール、その他の高出力電子機器。

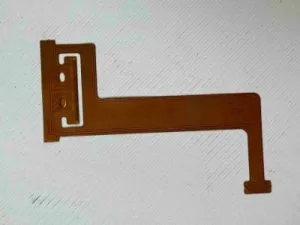

フレキシブルボード

フレキシブル基板は、柔軟な絶縁基板（主にポリイミドやポリエステルフィルム）で作られたプリント回路基板で、一般に FPC と呼ばれます。

特性

曲げやコンパクトな設計を必要とする電子機器に適した、優れた柔軟性と折りたたみ性。

Apply

ウェアラブルデバイス、医療機器、自動車用電子機器。

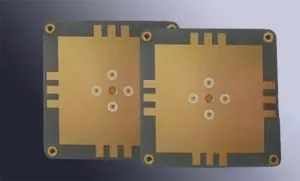

テフロンボード

特性

熱伝導率が非常に低く、高温・高周波環境でも優れた性能を発揮します。

Apply

価格が高いため、使用頻度は比較的少ないですが、特定の高温・高周波分野で使用されます。

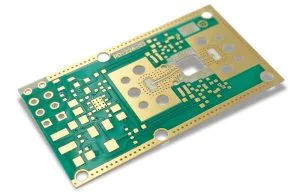

高周波ボード（ロジャースなど、タコニック）

特性

優れた高周波特性を持ち、高周波環境下でも極めて低い信号捕捉を維持できます。優れた絶縁性能を持ち、優れた絶縁性能を備えています。

Apply

5G通信、レーダーシステム、衛星通信などの高周波分野。
