PCB过孔和叠层结构完整指南：通孔、盲孔和埋孔
在现代电子制造业中， PCB设计 生产制造变得越来越精密复杂。无论您是工程师、项目采购人员，还是正在寻找可靠的PCB工厂或PCBA工厂的企业，了解过孔和层叠结构对于确保高质量的PCB制造和稳定的PCB性能都至关重要。本文将以清晰易懂的方式解释PCB过孔和层叠结构，帮助您在与PCB组装工厂和PCBA供应商合作时做出更明智的决策。

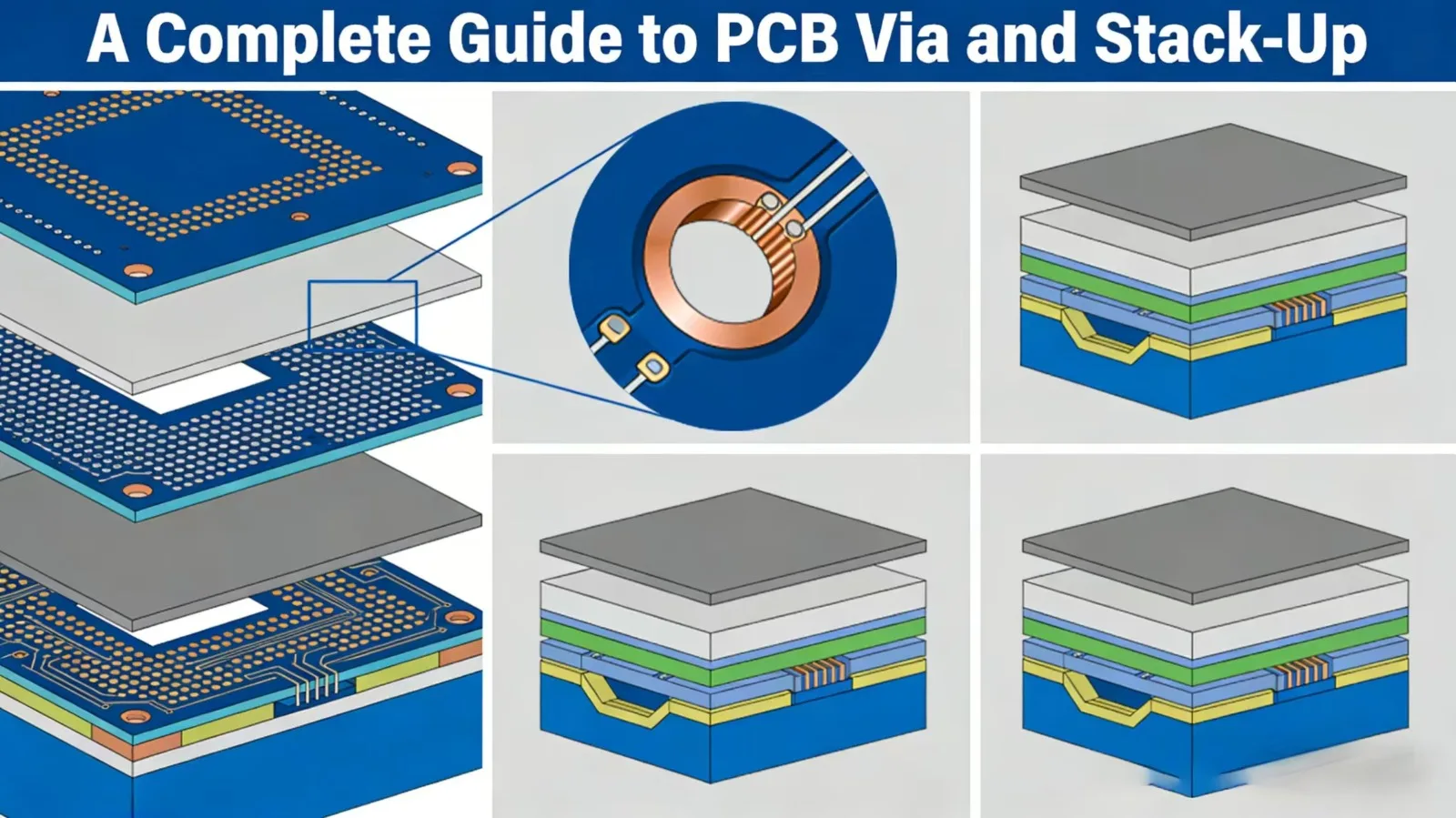

PCB 堆叠
什么是PCB过孔和叠层结构？
多层PCB是通过将基板芯材和PP（预浸料）片材层压在一起制成的。不同的铜层承载着信号走线、电源线和接地层。为了将这些层进行电气连接，我们使用称为过孔的导电通道。您可以将过孔想象成在各层之间垂直传输信号和电力的小型“管道”。
PCB叠层是指多层电路板的层叠结构，包括铜层、介质材料和过孔类型的排列。合理的叠层设计可以提高信号完整性、降低干扰并优化空间利用率。例如，典型的6层HDI板采用2+N+2结构，并结合机械钻孔和激光钻孔来实现高密度互连。
过孔分为金属化过孔（导电）和非金属化过孔（不导电）。非金属化过孔的孔壁上没有镀铜层，通常用于结构定位、固定或散热。大多数用于电气连接的过孔都是金属化过孔，也称为导电过孔。
主要有三种类型：
1.通孔（PTH）
2.盲孔（BVH）
3.埋地通孔（BVH）
1. 通孔 (PTH) – 最常见且最具成本效益的过孔方式
通孔电镀（PTH） 是标准PCB生产中最常用的过孔。它从顶层贯穿到底层，连接中间的所有层。
产品特性
1.结构简单，制造工艺成熟
2.成本低、可靠性高，适合大规模生产
3.易于检查和维修
限制
由于通孔贯穿整个电路板，因此它会占用每一层的布线空间。在高密度BGA芯片设计中，通孔会占用过多表面积，使扇出布线变得困难。
应用领域
双层板、简易多层板、消费电子产品、电源板和低密度控制板。
对于成本敏感型项目，专业人士 PCB厂 建议采用过孔设计，以平衡性能和预算。
2.盲孔——连接表面层和内部层
A 盲孔 它从顶面或底面开始，连接到一个或多个相邻的内层，但不贯穿整个板材。它仅在板材的一侧可见。
产品特性
1. 与通孔相比，节省表面空间
2.提高布线密度，是HDI板的理想选择
3.支持BGA扇出和小型化
4.通常采用激光钻孔或可控深度钻孔工艺形成
比喻
如果您拥有8层建筑的5层和6层，盲通道就像一个只连接5层和6层的楼梯，它不会贯穿所有楼层，也不会占用其他楼层的空间。
应用领域
移动设备、无线模块、汽车电子产品、高速摄像机和小型物联网设备。
领导 PCBA供应商 通常使用盲孔来帮助客户实现更小的尺寸和更好的性能。
3. 埋入式过孔——PCB内部的隐藏互连
A 埋孔 仅存在于内层之间，从顶面或底面均不可见。它是在内层层压过程中制造的，在外部层压合在一起之前。
产品特性
- 完全隐藏在板子内部
- 腾出所有表面空间用于元件和布线
- 支持超高密度设计
- 提高高速电路的信号完整性
限制
制造工艺复杂，需要多层叠层和精确对准。成本高于通孔和盲孔。
应用领域
高端服务器、医疗设备、航空航天电子产品、5G 通信设备和高速人工智能计算板。
专业人士 PCB组装厂 凭借先进的技术，可以稳定地生产埋孔，同时保证良率和可靠性。
为什么过孔和叠层结构对PCB和PCBA制造至关重要
PCB过孔和叠层结构直接影响：
- 电路板尺寸和小型化
- 信号质量和抗干扰能力
- 生产成本和交货时间
- 收益率和长期稳定性
例如：
- 低密度产品：采用通孔技术降低成本。
- 中密度产品：结合通孔和盲孔。
- 高速/高密度产品：采用盲孔+埋孔+HDI堆叠。
在选择PCB工厂或PCBA工厂时，您应该检查他们是否能够提供DFM（面向制造的设计）建议，优化过孔类型和叠层结构，并避免生产风险。
如何为您的项目选择合适的过孔类型
- 如果您需要低成本和短交货期 → 选择 过孔.
- 如果您需要紧凑的尺寸和 BGA 布线 → 选择 盲孔.
- 如果您需要超高密度和高速 → 使用 埋入式过孔 + 盲孔.
- 务必与您的团队确认工艺能力。 PCBA供应商 在最终确定设计方案之前。

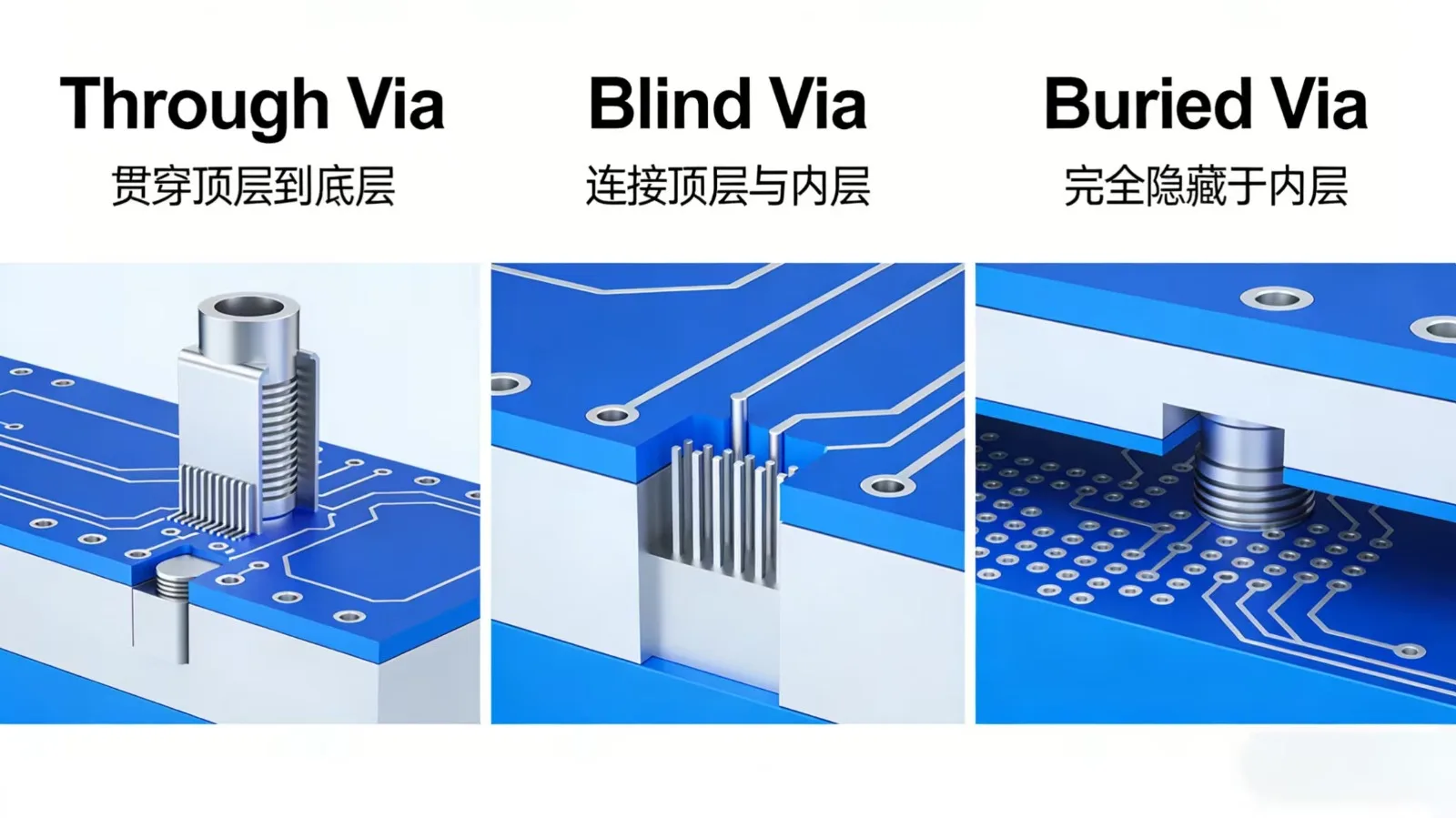

PCB 穿过别墅
结语
PCB过孔和叠层结构是高质量PCB制造的基础。通孔可降低成本，盲孔有助于节省空间，而埋孔则可实现先进的高密度设计。
无论您是在开发新产品、优化旧设计，还是在寻找稳定的一站式 PCB 工厂和 PCBA 工厂，了解过孔都能帮助您清晰地沟通、避免不必要的成本，并确保您的电路板符合性能和可靠性标准。
如果您需要专业的PCB/PCBA支持，我们的团队为全球客户提供全流程DFM分析、叠层优化和稳定的批量生产服务。我们致力于成为您在PCB和PCBA制造领域值得信赖的合作伙伴。
