柔性印刷電路板（FPC）也稱為柔性PCB或柔性電路板，是一種可彎曲的電路板。與非柔性的傳統剛性電路板不同，柔性PCB使用柔性基板和銅箔。常見的材料包括聚醯亞胺和聚酯薄膜，它們具有高柔韌性和可折疊性。在現代電子製造中，柔性PCB因其輕質和可彎曲的特性而變得不可或缺。它們廣泛用於智慧型手機和筆記型電腦等高密度設備。

• 高靈活性：柔性 PCB 通常由聚醯亞胺柔性 PCB 材料製成，具有極大的靈活性。早期的翻蓋和滑動手機採用柔性印刷電路，允許反覆彎曲和靈活佈置。這使得它們適合複雜的空間環境。
• 輕量化 ：與傳統剛性PCB相比，柔性PCB板更薄、更輕。剛性 PCB 的厚度通常為 0.4 至 3 毫米，而柔性 PCB 的厚度通常為 0.07 至 0.4 毫米。厚度的顯著減少是柔性 PCB 經常用於便攜式設備的原因。
• 節省空間：剛性 PCB 需要更多空間，且安裝不能過於複雜。柔性印刷電路由於其薄且柔性的特性，具有最小的空間需求和高整合密度。它們可以將多個傳統電路板整合到單一柔性 PCB 中，減少對連接器和電纜的需求，從而進一步節省空間和重量。

1. 製造成本高：與剛性 PCB 中使用的傳統 FR-4 材料相比，柔性 PCB 製造中使用的材料（例如聚醯亞胺）更昂貴。柔性PCB的生產流程更加複雜，涉及的步驟較多，導致製造成本較高。由於柔性印刷電路板的獨特形狀和結構，可能需要客製化模具，從而增加費用。
2. 機械強度較低：柔性PCB雖然可以彎曲，但其機械強度相對較低。它們在安裝或操作過程中容易撕裂，且抗衝擊性能較差。
3. 較低的載流能力：與剛性 PCB 相比，柔性 PCB 可以處理較低的電流等級。

• 單面板: 材料切割→ 烘烤→ 貼乾膜→ 曝光→ 顯影→ 蝕刻→ 脫膜→ 前處理→ 貼蓋膜→ 貼合→ 固化→ 表面處理→ 電氣測試→ 組裝→ 貼合→ 固化→ 打標→ 成型→最終檢驗→包裝 → 運輸
• 雙面板: 材料切割→ 烘烤→ 鑽孔→ 黑洞→ VCP → 前處理→ 乾膜塗佈→ 曝光→ 顯影→ 蝕刻→ 退膜→ 前處理→ 覆膜→ 貼合→ 固化→ 表面處理→ 電性測試→ 組裝→層壓→固化→打標→成型→最終檢驗→包裝→運輸

在電子設備不斷追求小型化、多功能化的時代，柔性印刷電路（FPC）以其獨特的優勢成為各種產品中的重要組成部分。

智慧型手機中的“靈活連結”:
在智慧型手機有限的內部空間內，FPC在連接主機板與顯示器、相機、指紋感應器等部件方面發揮著至關重要的作用。其纖薄且可彎曲的特性不僅適合設備複雜的內部結構，還能最大限度地提高空間效率，實現時尚、輕巧的設計並提高整體性能。

穿戴式裝置的理想選擇:
智慧手環、智慧手錶等穿戴式裝置需要既靈活又輕巧的組件。 FPC可無縫貼合人體手腕輪廓，確保佩戴舒適，同時保持裝置內部訊號傳輸穩定，從而為使用者提供增強的便利體驗。

汽車電子中的可靠連接:
汽車電子設備複雜，FPC用於連接儀表板、感測器、車載娛樂系統等。其抗振動和衝擊性能使其能夠承受車內的嚴苛條件，確保電子設備之間的穩定通訊並支援道路的安全性和舒適性。

從消費性電子到汽車領域，FPC不斷突破其應用的界限，以其輕巧、靈活、可靠的特性推動各產業電子產品的創新。

In 柔性印刷電路（FPC） 製造過程中，基材的選擇對性能起著至關重要的作用。最常用的材料是 聚醯亞胺（PI）薄膜 以及 聚酯（PET）薄膜.

聚醯亞胺 (PI)：高性能之選

聚醯亞胺薄膜是 黃金標準 在 FPC 製造領域，以其 卓越的耐熱性。它可以操作 溫度範圍：-200°C 至 +300°C 穩定，使其非常適合 高溫環境如 汽車引擎附近的電子連接。 PI 也提供 優異的化學穩定性，抵抗惡劣物質的腐蝕，確保 複雜環境下的可靠性能。此外，其 高機械強度 使其能夠承受反覆彎曲而不會損壞，因此適合 可折疊智慧型手機和其他柔性電子產品。 然而， 成本更高 PI薄膜的限制了它在成本敏感型應用中的使用。

聚酯 (PET)：經濟高效的替代品

PET 薄膜是 預算友好 選項，非常適合 消費性電子產品的大規模生產 点讚 耳機和智慧腕帶。 它提供 足夠的靈活性 滿足基本的彎曲需求。然而， 耐熱性較低 使其不適合 SMT 組裝或波峰焊，限制其使用 簡單的插入式連接器。 另外， PET 尺寸穩定性較低，這意味著它的大小可以隨著 溫度和濕度，可能影響FPC精度。

選擇合適的材料

• 聚醯亞胺 (PI)：最適合 高效能、高可靠性應用程式 在嚴苛的環境中。
• 聚酯纖維（PET）：非常適合 成本敏感型消費性電子產品 哪裡 不需要極高的耐用性和耐熱性.

當設計一個 FPC，選擇合適的基材需要 小心平衡 之間 效能、成本和應用需求 以確保最佳結果。

1. 單面柔性PCB
   • 結構體：包含黏合到柔性基材（聚醯亞胺 + 黏合劑）一側的單層導電銅箔。另一面可以用薄膜覆蓋或暴露。
   • 產品特性:
     • 輕量化 ：非常薄且靈活。
     • 成本低：製造成本相對較低。
     • 簡單的設計：適合簡單的電路設計。
2. 雙面柔性PCB
   • 結構體：柔性基板兩側都有兩層導電銅箔，透過過孔連接。覆蓋層黏合到帶有電鍍通孔的雙面 FPC 芯的兩側。增援部隊可能包括或不包括。
   • 產品特性:
     • 增加路由密度：允許雙面佈線，提高電路密度。
     • 成本適中：製造成本高於單面板，但低於多層柔性板。
     • 設計複雜度適中：適合中等複雜的電路設計。
3. 多層軟板
   • 結構體：由多層導電銅箔和柔性基板組成，各層之間透過過孔連接，形成複雜的電路結構。覆蓋層黏合到包含三個或更多個帶有電鍍通孔的導電層的結構的兩側。增援部隊可能包括或不包括。
   • 產品特性:
     • 高佈線密度：非常適合複雜的電路設計，允許高密度佈線。
     • 高設計彈性：支援有限空間內複雜的3D佈線和多功能整合。
     • 成本高：製造成本較高，適合高性能應用。

柔性PCB的厚度直接影響其彎曲能力。較薄的板具有較小的彎曲半徑。不同的材料和電路設計也會影響彎曲性能。較小的走線間距或過於緊湊的佈局可能需要較大的彎曲半徑。

以下是針對具體情況的一些公式：

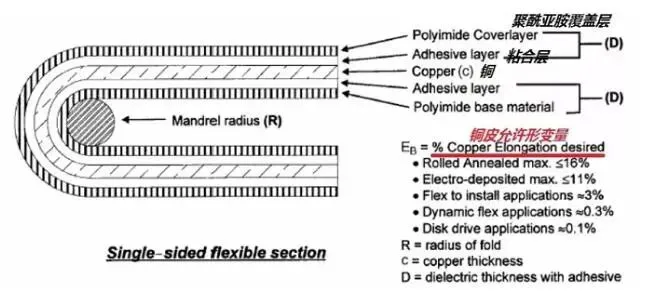

• 適用於單面柔性電路板：最小彎曲半徑 公式：R=(c/2)[(100-EB)/ EB]-D 其中：
  • R = 最小彎曲半徑 (µm)
  • c = 銅箔厚度 (μm)
  • D= 覆蓋膜厚度 (μm)
  • EB = 銅箔變形量，以百分比表示。


  最大銅箔變形值：

  • 壓延銅：≤16%
  • 電解銅：≤11%

  對於不同的使用場景，變形值可能會有所不同。對於一次性彎曲應用，請使用臨界值（壓延銅為 16%）。對於彎曲安裝，請使用 IPC-MF-150 規定的最小變形值（壓延銅為 10%）。對於動態柔性應用，使用 0.3%，對於磁頭應用，使用 0.1%。透過設定允許變形量，可以計算出最小彎曲半徑。

如需具體客製化和要求，請聯絡Greatpcb。我們的技術團隊會仔細審查您的需求並及時提供回饋。

柔性PCB的厚度直接影響其彎曲能力。較薄的板具有較小的彎曲半徑。不同的材料和電路設計也會影響彎曲性能。較小的走線間距或過於緊湊的佈局可能需要較大的彎曲半徑。

以下是針對具體情況的一些公式：

• 適用於單面柔性電路板：最小彎曲半徑公式： R=c2[100−EBEB]−DR = frac{c}{2} 左[frac{100 – EB}{EB}右] – DR=2c [EB100 - EB ] - D 當：
  • $R$ = 最小彎曲半徑 (µm)
  • $c$ = 銅箔厚度 (μm)
  • $D$ = 覆蓋膜厚度 (μm)
  • $EB$ = 銅箔變形量，以百分比表示。

  最大銅箔變形值：

  • 壓延銅：≤16%
  • 電解銅：≤11%

  對於不同的使用場景，變形值可能會有所不同。對於一次性彎曲應用，請使用臨界值（壓延銅為 16%）。對於彎曲安裝，請使用 IPC-MF-150 規定的最小變形值（壓延銅為 10%）。對於動態柔性應用，使用 0.3%，對於磁頭應用，使用 0.1%。透過設定允許變形量，可以計算出最小彎曲半徑。

如需具體客製化和要求，請聯絡Greatpcb。我們的技術團隊會仔細審查您的需求並及時提供回饋。

Greatpcb是專業的柔性PCB和FPC組裝製造商，擁有超過15年的經驗。我們提供從柔性PCB生產到組裝的一站式服務。配備先進的自動化生產設備，我們也支援剛撓結合板和彈性PCB打樣。
