Mga Tip para sa High-Power PCB Design: Heat Management & Safety

1. Ano ang High-Power PCB?

Ang high-power na PCB ay isang naka-print na circuit board na gawa sa mabigat na tanso. Kung ikukumpara sa iba pang mga circuit board, ang mga high-power na PCB ay maaaring humawak ng mas mataas na kasalukuyang mga rate, makatiis ng mataas na temperatura para sa pinalawig na mga panahon, at magbigay ng matatag na mga punto ng koneksyon.

High-Power na Mga Tampok ng PCB
Ang pagdidisenyo ng isang high-power na PCB para sa mga partikular na device ay nangangailangan ng mas mataas na dami ng kasalukuyang at kadalasang napapailalim sa pabagu-bagong temperatura.

Para gumana nang epektibo, ang mga high-power na disenyo ng PCB ay kinabibilangan ng mga sumusunod na feature: ang mga tansong layer sa mga high-power na PCB ay mas makapal at mas mabigat kumpara sa mga nasa ibang PCB, na nagbibigay-daan sa kanila na magsagawa ng mas matataas na agos.

Paglilipat ng init sa mga PCB
Ang kakayahang magsagawa ng mas matataas na agos na sinamahan ng pagkawala ng init ay nakakatulong na matiyak na ang mga device na ginawa mula sa mga PCB ay hindi mag-short-circuit sa panahon ng operasyon. Dahil sa mga feature na ito, ang mga high-power na PCB ay maaaring lumaban at umangkop sa pabagu-bagong temperatura ng mga device na ginagamit.

2. Mga Uri ng High-Power na Disenyo ng PCB

Mayroong maraming uri ng mga high-power na PCB na available sa merkado, at narito ang tatlong karaniwang pamantayan ng pag-uuri:

1. Double-Sided High-Power PCB

Ito ay mga high-power na naka-print na circuit board na nagpapahintulot sa mga bahagi na mai-mount sa magkabilang panig. Ito ang entry-level na produkto na ginawa gamit ang high-power na teknolohiya ng PCB.

Sa pamamagitan ng paggamit ng vias at mga alternating traces sa pagitan ng itaas at ibabang layer, ang mga ito ay mas mahusay at maaasahan kumpara sa mga single-sided na high-power na PCB.

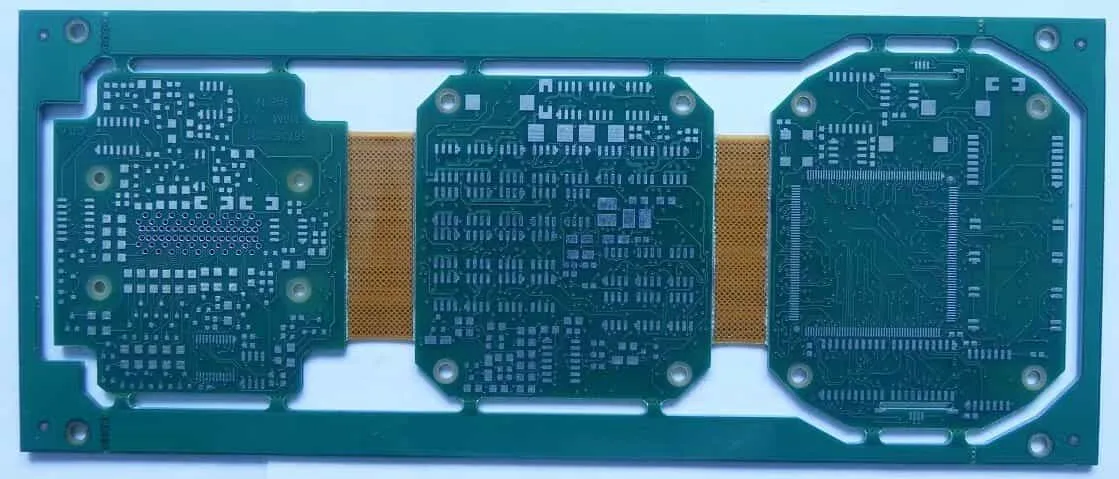

2. Rigid-Flex High-Power na Disenyo ng PCB

Ang mga high-power na naka-print na circuit ay ginawa mula sa kumbinasyon ng matibay at nababaluktot na mga substrate. Karaniwan, ang rigid-flex high-power boards ay binubuo ng maraming layer ng flexible substrates, na pagkatapos ay konektado sa isa o higit pang matibay na board.

Ang mga koneksyon na ito ay ginawa alinman sa loob o panlabas, at ang inaasahang paggamit ng mga high-power rigid-flex boards ay mahalaga sa pagtukoy kung paano nakumpleto ang mga koneksyon.

Bukod dito, ang mga flexible na bahagi ay idinisenyo upang manatiling flexible sa lahat ng oras, na kapaki-pakinabang sa mga sulok at mga lugar na nangangailangan ng karagdagang espasyo. Ang mga matibay na substrate ay nagbibigay ng suporta sa mga lugar na nangangailangan ng karagdagang lakas.

Sa mga feature na ito, tinitiyak na ang mga high-power rigid-flex board na ito ay maaaring baluktot sa panahon ng proseso ng pagmamanupaktura at pag-install. Ang teknolohiyang rigid-flex ay nagbibigay-daan sa mga high-power na PCB na umangkop sa mas maliliit na application, na nagpapahusay sa pagganap at kaginhawahan.

3. Multi-layer High-Power na Disenyo ng PCB

Ang mga multi-layer na high-power circuit board ay may hindi bababa sa tatlong conductive layer. Ang pinakakaraniwang diskarte sa koneksyon ng kuryente sa mga board na ito ay ang paggamit ng plated through holes (PTHs).

Depende sa nilalayon na layunin ng PCB, ang conductive layer ay maaaring umabot sa labindalawang layer. Gayunpaman, ang ilang kumpanya ay gumagawa na ngayon ng mga PCB na may kasing dami ng 100 layer, na nagbibigay ng espasyo para sa ilan sa mga pinaka-kumplikadong high-power na PCB application.

3. Mga Bentahe ng High-Power PCB Design

1. Tumaas na Thermal Strain Tolerance
2. Ang makapal na tanso sa mga high-power na PCB ay nagbibigay-daan sa kanila na makatiis sa thermal stress. Bilang resulta, ang mga device na ginawa mula sa mga high-power na PCB ay maaaring labanan ang mga pagbabago sa temperatura, na ginagawa itong maaasahan at karaniwang ginagamit sa mga aplikasyon ng militar.
3. Tumaas na Kasalukuyang Kapasidad sa Pagdala
   Ang mabigat na tanso ay nagbibigay-daan din sa mga high-power na PCB na magsagawa ng malalaking alon nang walang labis na pilay. Ang mga high-current na circuit sa mas magaan na tansong PCB ay madaling kapitan ng pagkabigo at malfunction.

Ang mga device tulad ng mga power transformer ay nakalantad sa napakataas na agos, at kung walang mga high-power na PCB, malamang na mabigo ang mga ito o mag-trigger ng mga sakuna sa circuit.

3. Tumaas na Lakas ng Mekanikal sa Mga Connector Point at PTH Holes
   Ang mabigat na tanso na ginagamit sa mga high-power na PCB ay nagbibigay sa kanila ng mekanikal na lakas, na mahalaga para sa pagsuporta sa mga bahagi na naka-mount sa board. Ang mga punto ng konektor sa mga high-power na PCB ay pinalakas, na umaabot sa mga butas ng PTH, na gawa rin sa tanso.
4. Pinababang Laki ng Produkto
   Ang mga high-power na disenyo ng PCB ay nakakatulong na bawasan ang laki ng produkto sa pamamagitan ng pagsasama-sama ng maraming timbang na tanso sa parehong layer ng circuit, na nagpapaliwanag ng kanilang kagustuhan sa mga aplikasyong militar, kung saan ang karamihan sa mga produkto ay kailangang maging portable.
5. Thermal Transfer sa Panlabas na Heat Sink
   Sa pamamagitan ng paggamit ng makapal na copper-plated PTHs, pinapagana ang high-current conduction sa pamamagitan ng PCB. Nakakatulong ito sa paglipat ng init sa mga panlabas na heat sink, na ginagawang lubos na epektibo ang mga high-power na PCB sa mga application na nangangailangan ng mataas na current para gumana.

Ang mga heat sink sa mga high-power na disenyo ng PCB ay maaari ding direktang ilagay sa board, kaya naman ang mga high-power na PCB ay kadalasang ginagamit sa mga pang-industriyang setting.

4. High-Power na Mga Tip sa Disenyo ng PCB

1. Isaalang-alang ang Kaligtasan

Tulad ng anumang circuit, ang pangunahing alalahanin para sa mga high-current na circuit ay ang pagtiyak ng ligtas na operasyon. Ang isang circuit board na idinisenyo upang magmaneho ng mga high-power load ay may ilang natatanging potensyal na isyu, na ang init ang pangunahing alalahanin. Hindi mahalaga kung paano mo idisenyo at ilatag ang PCB, mas maraming init ang mabubuo kumpara sa mga karaniwang PCB.

Dapat itong palaging isaalang-alang kapag nagdidisenyo ng mga enclosure, at dapat gamitin ang mga panlabas na bentilasyon/bentilador. Ang isang kapaki-pakinabang na sukatan para sa mga disenyo na humihimok ng higit sa ilang amperes ay ang pag-install ng nakalaang sensor ng temperatura sa PCB. Ito ay isang mahusay na proteksyon sa fault na nakabatay sa firmware. Gamit ang kakayahang subaybayan ang temperatura, dapat palagi kang makatugon sa anumang sitwasyong sobrang init. Upang mabawasan ang init na nabuo ng PCB mismo, pinakamahusay na pumili ng mga bahagi na may mababang resistensya.

Ang susunod na potensyal na alalahanin sa kaligtasan ay nauugnay sa mga short circuit. Dahil ang board na ito ay idinisenyo upang magmaneho ng mga high-power na device, makakapagbigay ito ng makabuluhang kasalukuyang sa kaganapan ng isang maikling circuit. Napakahalagang isaalang-alang ang posibilidad na ito sa yugto ng disenyo. Ang pinakasimpleng paraan upang makitungo sa mga short circuit ay ang pag-install ng fuse sa lahat ng output na umaalis sa board, pati na rin ang input fuse. Ang rating ng fuse ay dapat palaging mas mababa kaysa sa kasalukuyang maaaring hawakan ng mga kable, at ang kasalukuyang rating ay dapat na mas mababa sa o katumbas ng dami ng kasalukuyang maaaring suportahan ng mga bakas/encapsulation ng PCB. Ang paggamit ng mga driver na may built-in na short circuit na proteksyon ay isang magandang ideya din.

2. Disenyo ng PCB Power

Ang pagtatatag ng power path ay isa sa pinakamahalagang panuntunan para sa mga high-power na PCB circuit. Tinutukoy nito kung saan at kung gaano karaming kapangyarihan ang dapat dumaloy sa circuit, pati na rin ang pagpoposisyon ng mga IC at ang kinakailangang pagkawala ng init para sa PCB.

Maraming mga kadahilanan ang nakakaimpluwensya sa layout ng disenyo:

• Ang dami ng kasalukuyang dumadaloy sa circuit
• Ang temperatura ng kapaligiran ng kagamitan at disenyo ng PCB
• Ang inaasahang daloy ng hangin sa paligid ng kagamitan o PCB
• Ang materyal na ginamit para sa PCB
• Ang density ng IC ng PCB

3. Layout ng PCB

Ang layout ng PCB ay dapat isaalang-alang mula sa mga unang yugto ng pag-unlad. Ang isang mahalagang tuntunin para sa anumang high-power na PCB ay ang pagtukoy sa daanan ng kuryente. Ang halaga at lokasyon ng kapangyarihan na dumadaloy sa circuit ay mahalagang mga kadahilanan para sa pagsusuri kung gaano karaming init ang kailangang mawala ng PCB. Ang mga pangunahing salik na nakakaimpluwensya sa layout ng PCB ay kinabibilangan ng:

• Antas ng kapangyarihan na dumadaloy sa circuit
• Ang gumaganang ambient na temperatura ng PCB
• Ang daloy ng hangin na nakakaapekto sa PCB
• Ang materyal na ginamit sa paggawa ng PCB
• Ang density ng bahagi sa PCB

Sa pangkalahatan ay isang magandang kasanayan na hatiin ang PCB sa mga seksyon na may mababang kapangyarihan at mataas na kapangyarihan. Tinitiyak nito na ang mga high-power na bakas ay mas malapit hangga't maaari sa kapangyarihan at output. Ang board ay magiging 2-layer na may 2oz na tanso.

Kapag nagdidisenyo ng mga high-current na PCB, ang isang diskarte ay ang lumikha ng isang magaspang na paunang layout, na may mga bakas na kasingnipis ng 8 mil, upang matiyak na ang mga bahagi ay mailalagay nang mahusay. Nakakatulong ito sa pag-visualize ng eksaktong landas para sa mga high-current na bakas at kung paano pinakamahusay na iposisyon ang H-bridge driver.

Ang larawan sa ibaba ay nagpapakita ng paunang layout ng mga bahagi na may 8 mil na bakas para sa pagtukoy sa mga huling bakas na landas. Ang kapangyarihan ay pumapasok sa ilalim ng terminal, dumaan sa isang input fuse, mga sanga sa H-bridge driver, at ang mababang kasalukuyang kapangyarihan ay tumataas sa 5V regulator sa gitna ng PCB.

4. Component ang Pinili

Ang mga high-current na disenyo at power system ay kadalasang umaasa nang husto sa mga bahagi para sa pagiging maaasahan. Bagama't mukhang halata ito, tiyaking isinasaalang-alang ang margin ng kaligtasan kapag pumipili ng mga bahagi. Sa pangkalahatan, pinakamahusay na magsimula sa pamamagitan ng pagsusuri sa dalawang pangunahing detalye:

• Rated current, lalo na para sa mga MOSFET at inductive na bahagi
• Thermal paglaban

Kung available, maaari mong gamitin ang tinantyang o idinisenyong operating kasalukuyang para kalkulahin ang pagkawala ng kuryente, o gamitin ang unang detalye para makuha ang pinakamasamang halaga. Parehong makakatulong sa pamamahala ng thermal, na nangangailangan ng paggamit ng mga halaga ng thermal resistance upang matantya ang temperatura. Para sa ilang bahagi, ang pagtukoy kung kailangan ang mga heat sink ay maaaring matiyak ang pagiging maaasahan.

Ang iba pang mga bahaging kritikal para sa mga high-current na PCB, gaya ng mga connector, ay maaaring may napakataas na rating at maaaring maging kapaki-pakinabang sa mga power system. Ang larawan sa ibaba ay nagpapakita ng mga halimbawa ng mechanical screw terminal connectors na kayang humawak ng napakataas na alon.

5. Wastong Timbang ng Copper

Ang paglaban ng tanso sa mga bakas ay humahantong sa ilang pagkawala ng kuryente ng DC, na nawawala bilang init. Ito ay nagiging napakahalaga para sa mga disenyo na may napakataas na agos, lalo na kapag ang density ng bahagi ay mataas.

Ang tanging paraan upang maiwasan ang pagkawala ng DC sa mga high-current na PCB ay ang paggamit ng tanso na may mas malaking cross-sectional area. Nangangahulugan ito ng paggamit ng mas mabibigat na tanso o mas malawak na mga bakas upang mapanatiling mababa ang pag-init ng Joule at pagkawala ng kuryente.

Gumamit ng PCB trace width vs current chart para matukoy ang kinakailangang tanso na timbang o trace width para maiwasan ang labis na pagtaas ng temperatura.

6. saligan

Ang isang high-power na PCB system ay nangangailangan ng paggamit ng parehong mga hakbang sa kaligtasan. Ang tamang diskarte sa saligan ay nagbibigay ng tiyak na antas ng kaligtasan at proteksyon ng EMI. Karaniwan, hindi dapat paghiwalayin ang saligan, ngunit ang mga sistema ng kuryente na kinasasangkutan ng matataas na agos at/o boltahe ay isang pagbubukod. Kailangang paghiwalayin ang grounding sa pagitan ng mga AC input, non-regulated DC, at regulated DC parts.

Ang isang magandang panimulang punto ay ang mga diskarte sa saligan na makikita mo sa mga AC system o nakahiwalay na power supply. Karaniwan, para sa mga high-current power system, gagamit ka ng 3-wire DC setup (PWR, COM, GND), kung saan ang GND connection ay ang aktwal na ground connection. Maaaring gumamit ang iyong PCB ng diskarte sa paghihiwalay kung saan nakadiskonekta ang bahagi ng output mula sa GND, at ang bahagi ng input ay naka-ground para matiyak ang kaligtasan sa kaganapan ng pagkabigo.

7. Paglalagay ng Bahagi

Napakahalagang matukoy kung saan ilalagay sa PCB ang mga high-power na bahagi, tulad ng mga voltage converter o power transistor. Ang mga sangkap na ito ay bumubuo ng malaking halaga ng init.

Ang mga bahagi ng kuryente ay hindi dapat ilagay malapit sa mga gilid ng board, dahil maaari itong magdulot ng pagtaas ng init at makabuluhang pagtaas ng temperatura. Ang mataas na pinagsama-samang mga digital na bahagi, tulad ng mga microcontroller, processor, at FPGA, ay dapat na nakaposisyon sa gitna ng PCB upang matiyak ang pare-parehong pag-aalis ng init sa buong board, sa gayon ay nagpapababa ng temperatura. Ang mga bahagi ng kuryente ay hindi dapat naka-concentrate sa parehong lugar upang maiwasan ang mga hotspot. Sa halip, mas gusto ang mga linear na kaayusan. Ang larawan sa ibaba ay nagpapakita ng thermal analysis ng isang electronic circuit, na nagha-highlight sa pinakamataas na thermal concentration na mga lugar sa pula.

Dapat magsimula ang layout sa mga power device, na may mga bakas na kasing-ikli at lapad hangga't maaari upang maalis ang pagbuo ng ingay at mga hindi kinakailangang grounding loop. Sa pangkalahatan, nalalapat ang mga sumusunod na patakaran:

• Kilalanin at bawasan ang mga kasalukuyang loop, lalo na ang mga high-current na path.
• I-minimize ang pagbaba ng boltahe ng resistensya at iba pang mga parasitic phenomena sa pagitan ng mga bahagi.
• Ilayo ang mga high-power circuit mula sa mga sensitibong circuit.
• Gumamit ng mahusay na mga hakbang sa saligan.

Bukod sa mga pagsasaalang-alang sa layout sa itaas, iwasang maghalo ng iba't ibang bahagi ng kuryente sa board. Para sa thermal balance, tiyaking ang mga bahaging ito na bumubuo ng init ay pantay na ipinamamahagi sa PCB.

Epektibong mapoprotektahan nito ang PCB mula sa pag-warping, tinitiyak ang pagbabawas ng pag-iipon ng init at pag-iingat sa mga sensitibong circuit. Ang integridad ng signal ay pantay ding mapoprotektahan sa panahon ng operasyon.

8. Pag-mount ng IC at Component

Sa tuwing may daloy ng kuryente sa isang circuit, ang lahat ng mga bahagi ay bubuo ng init. Kapag ang mga passive na bahagi at IC ay bumubuo ng init, ito ay malamang na mawala sa nakapalibot na mas malamig na hangin.

Ang pagwawaldas na ito ay nangyayari sa pamamagitan ng lead frame o packaging ng device. Samakatuwid, ang karamihan sa mga pakete ng IC ay hindi idinisenyo upang mag-iwan ng maraming puwang para sa mga panlabas na heat sink.

Bilang karagdagan, kinakailangan ang isang paraan para sa pagkuha ng init mula sa aparato. Ang mga nakalantad na pad ay isang paraan. Para sa pinakamainam na thermal performance, gumamit ng bare die sa loob ng package.

Ang package ay dapat may EP (Exposed Pad) na direktang konektado dito. Ang mga IC ay dapat na tama na naka-mount sa board, na na-optimize ang paglipat ng init mula sa pakete patungo sa PCB.

9. Heat Sinks

Ang layunin ng paggamit ng heat dissipation ay upang maiwasan ang init na masipsip sa nakapaligid na tanso sa panahon ng paghihinang. Para sa maraming mga high-power na disenyo ng PCB, ang makapal na tanso ay kadalasang ginagamit para sa manu-manong paghihinang. Kahit na sa 2 oz na tanso, mabilis nitong mahawakan ang mga solid pad. Mas gusto kong gumamit ng mga heat sink sa lahat ng non-power network at matatag na koneksyon sa power network.

10. Bakas Kapal at Lapad

Kapag nagdidisenyo ng anumang PCB, kailangan mong malaman ang pinakamababang lapad ng bakas. Nagiging mahalaga ito para sa mga high-power na PCB.

Sa prinsipyo, mas mahaba ang bakas, mas mataas ang paglaban nito at mas malaki ang pagwawaldas ng init. Dahil ang layunin ay i-minimize ang pagkawala ng kuryente, inirerekumenda na gawing maikli hangga't maaari ang mga high-current na bakas upang matiyak ang mataas na pagiging maaasahan at tibay. Upang wastong kalkulahin ang lapad ng bakas, alam ang pinakamataas na kasalukuyang maaari nitong dalhin, ang mga taga-disenyo ay maaaring umasa sa formula na kasama sa mga pamantayan ng IPC-2221 o gumamit ng mga online na calculator.

Para naman sa kapal ng bakas, ang mga karaniwang halaga para sa mga panloob na layer ng mga karaniwang PCB ay humigit-kumulang 17.5 µm (1/2 oz/ft²), at para sa mga panlabas na layer at ground plane, ito ay mga 35 µm (1 oz/ft²). Ang mga high-power na PCB ay karaniwang gumagamit ng mas makapal na tanso upang bawasan ang lapad ng mga bakas na nagdadala ng parehong kasalukuyang, na nakakatipid ng espasyo sa PCB.

Ang kapal ng mas makapal na tanso ay mula 35 hanggang 105 µm (1 hanggang 3 oz/ft²), na karaniwang ginagamit para sa mga agos na higit sa 10 A. Ang mas makapal na tanso ay hindi maiiwasang tumataas ang mga gastos ngunit nakakatulong na makatipid ng espasyo sa PCB dahil mas mataas ang lagkit, na binabawasan ang kinakailangang lapad ng bakas.

11. Panghinang Mask

Ang isa pang pamamaraan na nagpapahintulot sa mga bakas na magdala ng malalaking alon ay ang pag-alis ng solder mask mula sa PCB. Inilalantad nito ang pinagbabatayan na materyal na tanso, na maaaring dagdagan ng karagdagang panghinang upang mapataas ang kapal ng tanso at bawasan ang pangkalahatang pagtutol ng mga kasalukuyang dala-dala na bahagi ng PCB. Bagama't ito ay maaaring ituring na isang workaround sa halip na isang panuntunan sa disenyo, pinapayagan ng diskarteng ito ang mga bakas ng PCB na magdala ng mas malaking kapangyarihan nang hindi dinadagdagan ang lapad ng bakas.

12. Mga Decoupling Capacitor

Kapag ang isang power rail ay ibinahagi sa pagitan ng maraming bahagi sa PCB, ang mga aktibong bahagi ay maaaring makabuo ng mga mapaminsalang phenomena tulad ng ground bounce at ring, na humahantong sa pagbaba ng boltahe sa mga power pin ng mga bahagi.

Upang malampasan ang isyung ito, ginagamit ang mga decoupling capacitor: Ang isang terminal ng capacitor ay dapat na konektado sa power rail, habang ang isa pang terminal ay dapat na grounded. Ang mga capacitor na ito ay nag-aalis ng mga power spike sa PCB upang maiwasan ang pagkabigo kapag nagpapatakbo ng mga high-current na device.
