如何在通電前調試 PCB
當電路板焊接好後，如果您想檢查它是否工作，則不應直接打開電源。首先，請執行以下步驟。確認沒有問題後，再開機。
檢查接線是否正確
首先，檢查原理圖。確保晶片電源和網路節點的標籤正確。另外，檢查網路節點是否重疊。檢查元件封裝、封裝模型、引腳順序（切記不要使用頂部視圖，特別是無引腳封裝）。確保沒有錯誤接線、漏接線或額外接線。
有兩種方法可以檢查接線。一種方法是依照電路圖，逐一檢查已安裝的接線。另一種方法是查看實際接線並根據原理圖進行檢查，重點關注每個組件。檢查所有圖釘以查看每個目的地是否存在。在圖上標記已檢查的電線。
使用帶有蜂鳴器的萬用電表直接測試引腳。這有助於同時發現不良接線。
檢查電源是否短路
先不要打開電源。使用萬用電表測量電源的輸入阻抗。這很重要！短路可能會燒壞電源。
您可以使用0歐姆電阻進行調試。檢查前請勿焊接。確認電源電壓正常後，將其焊接起來，為後續部件供電。這樣可以避免電壓不好時燒掉晶片。添加可重置保險絲等保護電路。
安裝組件
檢查極化部件，例如 發光二極管、電解電容、整流二極體、電晶體的接腳順序。對於晶體管來說，即使是相同的功能，不同的製造商也可能以不同的方式排列引腳。使用萬用電表測試。
首先做開路、短路測試，避免通電後出現問題。好的測試點可以節省時間。 0歐姆電阻也有助於高速電路測試。硬體檢查完成後即可開機。
開機檢查
通電後，不要急於測量任何東西。首先，觀察。尋找煙霧或難聞的氣味。觸摸晶片表面，感覺是否熱。如果發現有什麼不對勁，請立即關閉電源。解決問題後再重新打開。
靜態偵錯
靜態調試是指在沒有輸入訊號或有固定訊號的情況下進行直流測試。使用萬用電表檢查不同點的電壓。將它們與預期值進行比較。如果出現問題，請找出損壞的零件或電路問題。更換或調整零件，使電路依設計工作。
動態偵錯
靜態偵錯之後就開始動態偵錯。在輸入中加入訊號並逐步檢查輸出訊號。如果出現問題，請找出原因，修復它，然後再次測試。使用儀器，而不是猜測。
使用示波器時，將其設定為“DC”模式。這樣，您就可以看到訊號的交流和直流部分。檢查電路的功能是否滿足設計需求，例如振幅、形狀、相位、增益、輸入阻抗和輸出阻抗。如果需要，請更改電路設定。
調試期間的其他工作
根據系統的工作原理確定測試點。規劃步驟和如何測量。在圖紙和板上標記點。製作數據記錄表。
設置一個有所需儀器的工作台。將它們排列好以便於使用。保持工作台乾淨、整潔。
選擇正確的儀器。它的準確度應該比被測試的系統更好。為了進行軟體調試，請準備一台微電腦和開發工具。
偵錯順序
通常，調試遵循訊號流。使用上一部分的輸出作為下一部分的輸入。
整體調試
如果使用可程式邏輯元件，請先輸入並偵錯程式檔案。下載後，將邏輯元件與類比電路連接起來進行整體測試。
電路調試時的注意事項
結果的正確性很大程度取決於您的測量方式。確保結果正確，減少錯誤並提高測量精度。
正確使用儀器接地端子。如果不是，儀器可能會產生誤差。測試射極偏壓電路時，分別測量Vc和Ve，然後將它們相減。
確保儀器的輸入阻抗遠高於測試點的阻抗。
儀器的頻寬必須大於電路的頻寬。
謹慎選擇測試點。不同的點會導致誤差的巨大差異。
如果可能的話，最好測量電壓而不是電流，以避免改變電路。您可以測量電阻器兩端的電壓來計算電流。
調試時，要仔細觀察、測量。記錄一切——條件、所見、測量數據、波形和相位關係。只有透過將實際結果與理論進行比較，才能發現並解決設計問題。

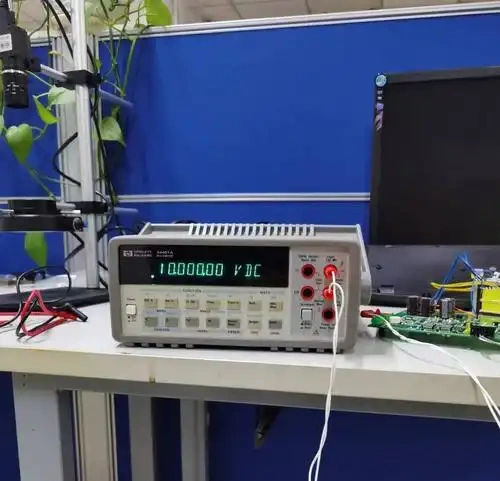

調試期間的故障排除
仔細找出故障的真正原因。不要立即重建電路，因為它無法解決錯誤原理引起的問題。
在大型系統中，在許多部分中尋找故障非常困難。從故障現象入手。反覆測試、思考、判斷，找到原因。
常見故障跡象
放大器沒有輸入訊號，但有輸出。
放大器有輸入訊號，無輸出，或輸出異常。
穩壓器無輸出，或輸出過高或不穩定。
振盪器不振盪。
計數器輸出不穩定。
故障原因
如果產品使用一段時間後發生故障，可能是因為零件損壞、電線短路或斷路，或者情況發生了變化。
檢查故障的方法
直接觀察：檢查儀器使用是否正確，電源電壓及極性是否正確，極化零件連接是否正確，接線是否正確，有無短路、斷線，電阻、電容是否燒毀。
通電後，檢查各部件是否發熱、冒煙，變壓器是否有燒焦味，燈管燈絲是否發光，是否有拉弧現象。
